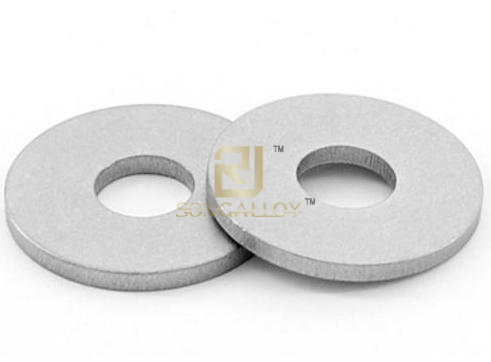

Vòng đệm bằng titan GB / T96.1 được sản xuất và cung cấp với kho
Vòng đệm titan và vòng đệm hợp kim titan GB / T96.1 Vòng đệm trơn-Dòng lớn-Sản phẩm hạng A như vòng đệm DIN9021 được sử dụng để khắc phục sự không đồng đều của bề mặt đỡ phôi và tăng diện tích ứng suất của bề mặt đỡ, giảm ma sát, ngăn rò rỉ, cô lập, ngăn chặn sự nới lỏng hoặc phân tán áp suất.
Chúng tôi sản xuất GB, DIN, ASME / ANSI, ISO, UNI, JIS, và các ốc vít hợp kim titan và titan tiêu chuẩn công nghiệp khác, cũng như ốc vít hợp kim titan và titan phi tiêu chuẩn, Dịch vụ một cửa tại đây.

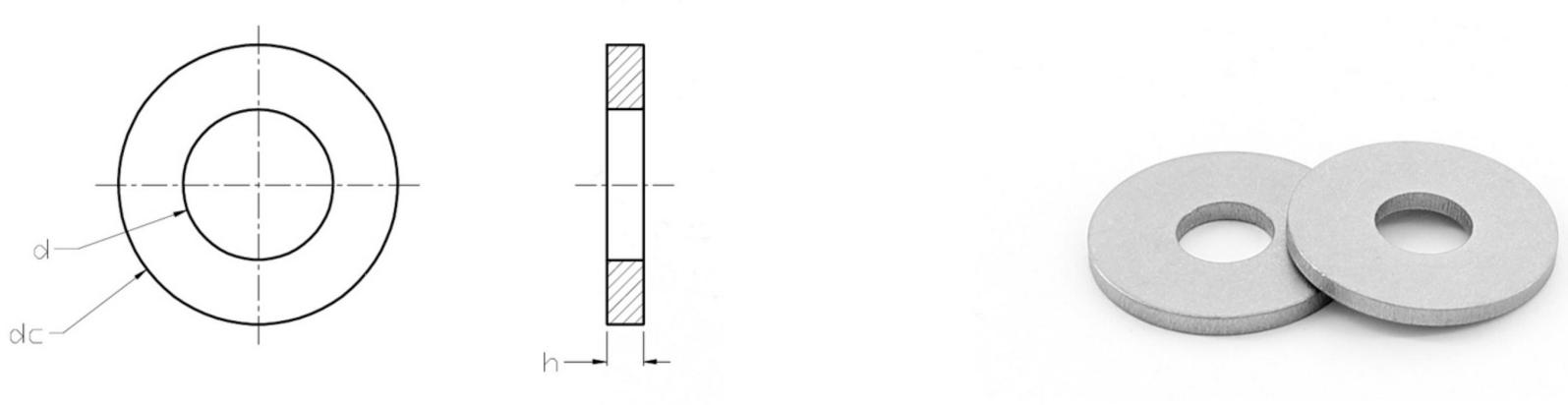

GB / T96.1 Vòng đệm bằng Titan-Dòng lớn-Sản phẩm Hạng A: kích thước và hình vẽ như sau:
Sự chỉ rõ | 3 | 3.5 | 4 | 5 | 6 | 8 | 10 | 12 | （14） | |
d | tối thiểu = DK | 3.2 | 3.7 | 4.3 | 5.3 | 6.4 | 8.4 | 10.5 | 13 | 15 |
tối đa | 3.38 | 3.88 | 4.48 | 5.48 | 6.62 | 8.62 | 10.77 | 13.27 | 15.27 | |
d c | max = DK | 9 | 11 | 12 | 15 | 18 | 24 | 30 | 37 | 44 |
min | 8.64 | 10.57 | 11.57 | 14.57 | 17.57 | 23.48 | 29.48 | 36.38 | 43.38 | |
h | DK | 0.8 | 0.8 | 1 | 1 | 1.6 | 2 | 2.5 | 3 | 3 |
tối đa | 0.9 | 0.9 | 1.1 | 1.1 | 1.8 | 2.2 | 2.7 | 3.3 | 3.3 | |
min | 0.7 | 0.7 | 0.9 | 0.9 | 1.4 | 1.8 | 2.3 | 2.7 | 2.7 | |
Sự chỉ rõ | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 33 | 36 | |
d | tối thiểu = DK | 17 | 19 | 21 | 23 | 25 | 30 | 33 | 36 | 39 |
tối đa | 17.27 | 19.33 | 21.33 | 23.52 | 25.52 | 30.52 | 3.62 | 36.62 | 39.62 | |
d c | max = DK | 50 | 56 | 60 | 66 | 72 | 85 | 92 | 105 | 110 |
min | 49.38 | 55.26 | 59.26 | 64.8 | 70.8 | 83.6 | 90.6 | 103.6 | 108.6 | |
h | DK | 3 | 4 | 4 | 5 | 5 | 6 | 6 | 6 | 8 |
tối đa | 3.3 | 4.3 | 4.3 | 5.6 | 5.6 | 6.6 | 6.6 | 6.6 | 9 | |
min | 2.7 | 3.7 | 3.7 | 4.4 | 4.4 | 5.4 | 5.4 | 5.4 | 7 | |
Miễn là bạn thông báo cho chúng tôi vật liệu, tiêu chuẩn hoặc kích thước, số lượng, chúng tôi có thể kiểm tra và cung cấp cho bạn giá xuất xưởng tốt nhất của chúng tôi.
Chào mừng bạn liên hệ với chúng tôi cho GB / T96.1 Vòng đệm bằng Titan-Dòng lớn-Sản phẩm Hạng A. chúng tôi. Chỉ cần gửi thư tới info@topqualityalloy.com để chúng tôi hợp tác.
