Tình trạng sẵn có: | |
---|---|
Số: | |
M2-M10
RuiYang
810890

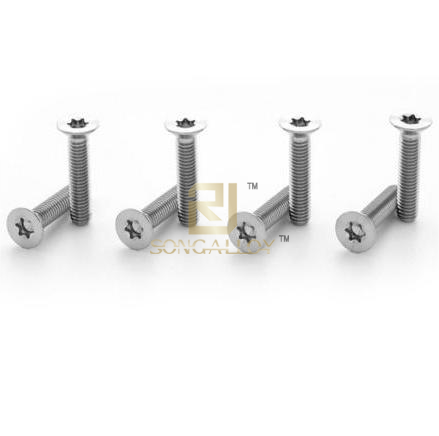

ISO 14581 Titanium Hexalobular Socket Countersunk Head Vít nó là đầu có thể chìm vào bề mặt lắp đặt, giữ cho bề mặt lắp đặt bằng phẳng. Thường được sử dụng trong máy móc, chủ yếu có ưu điểm là dễ dàng tháo lắp, không dễ trượt góc, v.v. Nó có thể tiết kiệm rất nhiều lực và có thể đóng một vai trò thắt chặt tốt.
Kích thước của ISO 14581 Ổ cắm hình lục giác bằng Titan Vít đầu chìm như dưới đây:
d | M2 | M2.5 | M3 | M3,5 | M4 | M5 | M6 | M8 | M10 | ||
P | Sân bóng đá | 0.4 | 0.45 | 0.5 | 0.6 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | |
b | min | 25 | 25 | 25 | 38 | 38 | 38 | 38 | 38 | 38 | |
dk | Giá trị lý thuyết | tối đa | 4.4 | 5.5 | 6.3 | 8.2 | 9.4 | 10.4 | 12.6 | 17.3 | 20 |
giá trị thực | max = DN | 3.8 | 4.7 | 5.5 | 7.3 | 8.4 | 9.3 | 11.3 | 15.8 | 18.3 | |
min | 3.5 | 4.4 | 5.2 | 6.94 | 8.04 | 8.94 | 10.87 | 15.37 | 17.78 | ||
k | tối đa | 1.2 | 1.5 | 1.65 | 2.35 | 2.7 | 2.7 | 3.3 | 4.65 | 5 | |
x | tối đa | 1 | 1.1 | 1.25 | 1.5 | 1.75 | 2 | 2.5 | 3.2 | 3.8 | |
số vị trí | T6 | T8 | T10 | T15 | T20 | T25 | T30 | T45 | T50 | ||
A | tham khảo | 1.75 | 2.4 | 2.8 | 3.35 | 3.95 | 4.5 | 5.6 | 7.95 | 8.95 | |
t | tối đa | 0.64 | 0.79 | 0.83 | 1.32 | 1.53 | 1.51 | 1.78 | 2.54 | 2.8 | |
min | 0.51 | 0.66 | 0.7 | 1.16 | 1.14 | 1.12 | 1.39 | 2.15 | 2.41 |
Chào mừng bạn liên hệ với chúng tôi để mua Vít đầu đĩa bằng titan hình lục giác theo tiêu chuẩn ISO 14581 và các vít titan liên quan. info@topqualityalloy.com cho sự hợp tác của chúng tôi.
ISO 14581 Titanium Hexalobular Socket Countersunk Head Vít nó là đầu có thể chìm vào bề mặt lắp đặt, giữ cho bề mặt lắp đặt bằng phẳng. Thường được sử dụng trong máy móc, chủ yếu có ưu điểm là dễ dàng tháo lắp, không dễ trượt góc, v.v. Nó có thể tiết kiệm rất nhiều lực và có thể đóng một vai trò thắt chặt tốt.
Kích thước của ISO 14581 Ổ cắm hình lục giác bằng Titan Vít đầu chìm như dưới đây:
d | M2 | M2.5 | M3 | M3,5 | M4 | M5 | M6 | M8 | M10 | ||
P | Sân bóng đá | 0.4 | 0.45 | 0.5 | 0.6 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | |
b | min | 25 | 25 | 25 | 38 | 38 | 38 | 38 | 38 | 38 | |
dk | Giá trị lý thuyết | tối đa | 4.4 | 5.5 | 6.3 | 8.2 | 9.4 | 10.4 | 12.6 | 17.3 | 20 |
giá trị thực | max = DN | 3.8 | 4.7 | 5.5 | 7.3 | 8.4 | 9.3 | 11.3 | 15.8 | 18.3 | |
min | 3.5 | 4.4 | 5.2 | 6.94 | 8.04 | 8.94 | 10.87 | 15.37 | 17.78 | ||
k | tối đa | 1.2 | 1.5 | 1.65 | 2.35 | 2.7 | 2.7 | 3.3 | 4.65 | 5 | |
x | tối đa | 1 | 1.1 | 1.25 | 1.5 | 1.75 | 2 | 2.5 | 3.2 | 3.8 | |
số vị trí | T6 | T8 | T10 | T15 | T20 | T25 | T30 | T45 | T50 | ||
A | tham khảo | 1.75 | 2.4 | 2.8 | 3.35 | 3.95 | 4.5 | 5.6 | 7.95 | 8.95 | |
t | tối đa | 0.64 | 0.79 | 0.83 | 1.32 | 1.53 | 1.51 | 1.78 | 2.54 | 2.8 | |
min | 0.51 | 0.66 | 0.7 | 1.16 | 1.14 | 1.12 | 1.39 | 2.15 | 2.41 |
Chào mừng bạn liên hệ với chúng tôi để mua Vít đầu đĩa bằng titan hình lục giác theo tiêu chuẩn ISO 14581 và các vít titan liên quan. info@topqualityalloy.com cho sự hợp tác của chúng tôi.
