M1.6-M12
RuiYang
810890

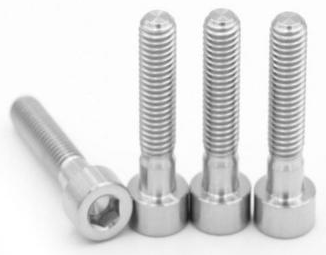

GB70.1 Titanium Hexagon Socket Head Cap Vít tương tự như vít đầu chìm, đầu đinh được nhúng vào chi tiết máy và độ bền kết nối cao, nhưng vít phải được lắp và tháo rời bằng cờ lê Allen có thông số kỹ thuật tương ứng.Thường được sử dụng trong các máy công cụ khác nhau và các phụ kiện của chúng.

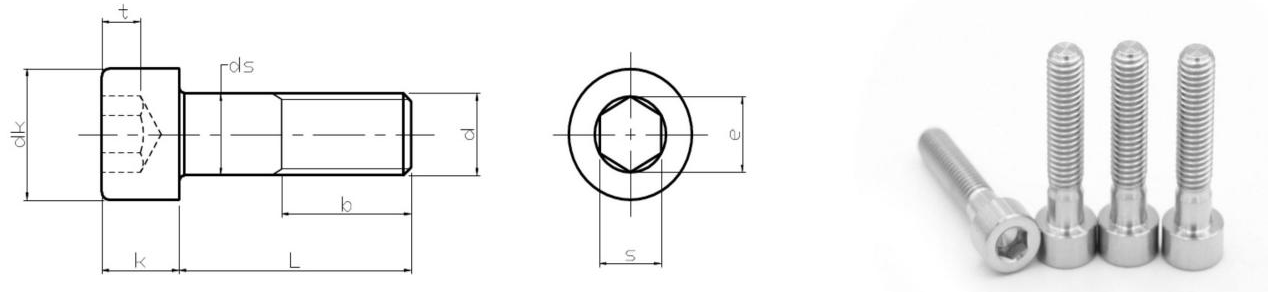

Thông tin của Vít đầu ổ cắm hình lục giác bằng Titan GB70.1 như dưới đây:
d | M1.6 | M2 | M2.5 | M3 | M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M20 | M24 | M30 | M36 | |
p | 0.35 | 0.4 | 0.45 | 0.5 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | 3 | 3.5 | 4 | |
b | 15 | 16 | 17 | 18 | 20 | 22 | 24 | 28 | 32 | 36 | 40 | 44 | 52 | 60 | 72 | 84 | |
dk | tối đa | 3.00 | 3.80 | 4.50 | 5.50 | 7.00 | 8.50 | 10.00 | 13.00 | 16.00 | 18.00 | 21.00 | 24.00 | 30.00 | 36.00 | 45.00 | 54.00 |
3.14 | 3.98 | 4.68 | 5.68 | 7.22 | 8.72 | 10.22 | 13.27 | 16.27 | 18.27 | 21.33 | 24.33 | 30.33 | 36.39 | 45.39 | 54.46 | ||
min | 2.86 | 3.62 | 4.32 | 5.32 | 6.78 | 8.28 | 9.78 | 12.73 | 15.73 | 17.73 | 20.67 | 23.67 | 29.67 | 35.61 | 44.61 | 53.54 | |
tối đa | 2 | 2.6 | 3.1 | 3.6 | 4.7 | 5.7 | 6.8 | 9.2 | 11.2 | 13.7 | 15.7 | 17.7 | 22.4 | 25.4 | 33.4 | 39.4 | |
ds | tối đa | 1.60 | 2.00 | 2.5 | 3.00 | 4.00 | 5.00 | 6.00 | 8.00 | 10.00 | 12.00 | 14.00 | 1.00 | 20.00 | 24.00 | 30.00 | 36.00 |
min | 1.46 | 1.86 | 2.36 | 2.86 | 3.82 | 4.82 | 5.82 | 7.78 | 9.78 | 11.73 | 13.73 | 15.73 | 19.67 | 23.67 | 29.67 | 33.61 | |
e 3 4 phút | 1.73 | 1.73 | 2.3 | 2.87 | 3.44 | 4.58 | 5.72 | 6.86 | 9.15 | 11.43 | 13.72 | 16 | 19.44 | 21.73 | 25.15 | 30.85 | |
Lfmax | 0.34 | 0.51 | 0.51 | 0.51 | 0.6 | 0.6 | 0.68 | 1.02 | 1.02 | 1.45 | 1.45 | 1.45 | 2.04 | 2.04 | 2.89 | 2.89 | |
K | tối đa | 1.60 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | 6.00 | 8.00 | 10.00 | 12.00 | 14.00 | 16.00 | 20.00 | 24.00 | 30.00 | 36.00 |
min | 1.46 | 1.86 | 2.36 | 2.86 | 3.82 | 4.82 | 5.7 | 7.64 | 9.64 | 11.57 | 13.57 | 15.57 | 19.48 | 23.48 | 29.48 | 35.38 | |
r min | 0.1 | 0.1 | 0.1 | 0.1 | 0.2 | 0.2 | 0.25 | 0.4 | 0.4 | 0.6 | 0.6 | 0.6 | 0.85 | 0.8 | 1 | 1 | |
s④ | DN | 1.5 | 1.5 | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 17 | 19 | 22 | 27 |
tối đa | 1.545 | 1.545 | 2.045 | 2.54 | 3.071 | 4.084 | 5.084 | 6.095 | 8.115 | 10.115 | 12.142 | 14.142 | 17.23 | 19.275 | 22.275 | 27.275 | |
min | 1.560 | 1.560 | 2.060 | 2.58 | 3.080 | 0.095 | 5.140 | 6.140 | 8.175 | 10.175 | 12.212 | 14.212 | |||||
t phút | 0.7 | 1 | 1.1 | 1.3 | 2 | 2.5 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 15.5 | 9 | |
v phút | 0.16 | 0.2 | 0.25 | 0.3 | 0.4 | 0.5 | 0.6 | 0.8 | 1 | 1.2 | 1.4 | 1.6 | 2 | 2.4 | 3 | 3.6 | |
dw phút | 2.72 | 3.48 | 4.18 | 5.07 | 6.53 | 8.03 | 9.38 | 12.33 | 15.33 | 17.23 | 20.17 | 23.17 | 28.87 | 34.81 | 43.61 | 52.54 | |
w phút | 0.55 | 0.65 | 0.85 | 1.15 | 1.4 | 1.9 | 2.3 | 3.3 | 4 | 4.8 | 5.8 | 6.8 | 8.6 | 10.4 | 13.1 | 15.3 | |
I | 2,5 ~ 16 | 3 ~ 20 | 4 ~ 25 | 5 ~ 30 | 6 ~ 40 | 8 ~ 50 | 10 ~ 60 | 12 ~ 80 | 16 ~ 100 | 20 ~ 120 | 25 ~ 140 | 25 ~ 160 | 30 ~ 200 | 40 ~ 200 | 45 ~ 200 | 55 ~ 200 | |
Chào mừng bạn liên hệ với chúng tôi để có Vít đầu ổ cắm hình lục giác bằng titan GB70.1, Khi bạn tìm thấy ai cung cấp vít hình lục giác bằng Titan ở gần tôi, Vít đầu nắp bằng titan trong kho, vui lòng liên hệ với chúng tôi để được cung cấp dịch vụ một cửa cho ốc vít titan, vui lòng gửi thư cho chúng tôi info@topqualityalloy.com với kích thước và số lượng cần thiết để tìm hiểu và đặt hàng.
