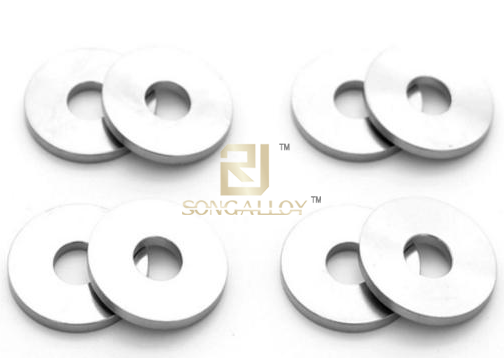

GB / T97.1 Vòng đệm bằng Titan-Sản phẩm Hạng A thường là những miếng mỏng có nhiều hình dạng khác nhau được sử dụng để giảm ma sát, chống rò rỉ, cô lập, ngăn lỏng hoặc phân phối áp lực.Các thành phần như vậy được tìm thấy trong nhiều vật liệu và cấu trúc để thực hiện nhiều chức năng tương tự.Bị hạn chế bởi vật liệu và quy trình của ốc vít, bề mặt chịu lực của ốc vít như bu lông không lớn, vì vậy để giảm ứng suất nén của bề mặt ổ trục và bảo vệ bề mặt của các bộ phận được kết nối, người ta sử dụng vòng đệm.

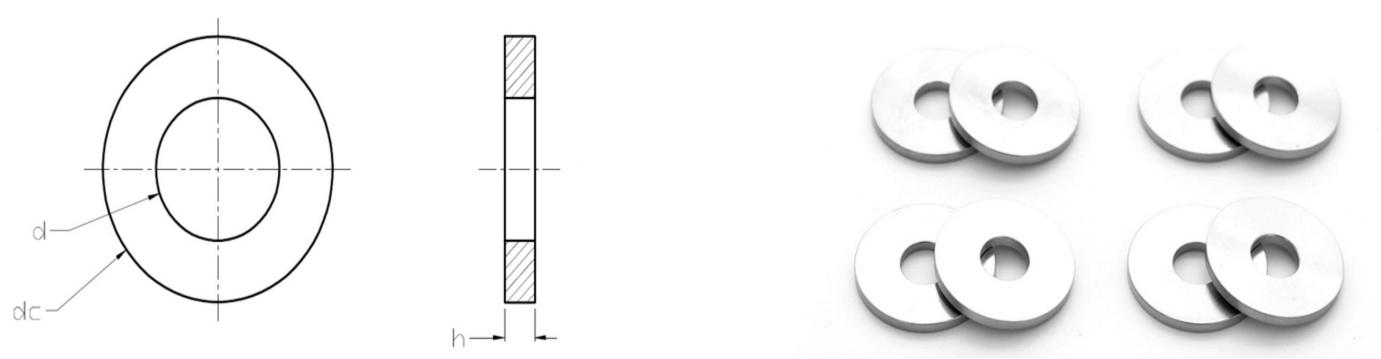

Cung cấp Vòng đệm bằng Titan GB / T97.1-Sản phẩm Hạng A có kích thước và chi tiết bản vẽ như sau:
Sự chỉ rõ | d | d c | h | ||||
min | tối đa | tối đa | min | DK | tối đa | min | |
1.6 | 1.7 | 1.84 | 4 | 3.7 | 0.3 | 0.35 | 0.25 |
2 | 2.2 | 2.34 | 5 | 4.7 | 0.3 | 0.35 | 0.25 |
2.5 | 2.7 | 2.84 | 6 | 5.7 | 0.5 | 0.55 | 0.45 |
3 | 3.2 | 3.38 | 7 | 6.64 | 0.5 | 0.55 | 0.45 |
4 | 4.3 | 4.48 | 9 | 8.64 | 0.8 | 0.9 | 0.7 |
5 | 5.3 | 5.48 | 10 | 9.64 | 1 | 1.1 | 0.9 |
6 | 6.4 | 6.62 | 12 | 11.57 | 1.6 | 1.8 | 1.4 |
8 | 8.4 | 8.62 | 16 | 15.57 | 1.6 | 1.8 | 1.4 |
10 | 10.5 | 10.77 | 20 | 19.48 | 2 | 2.2 | 1.8 |
12 | 13 | 13.27 | 24 | 23.48 | 2.5 | 2.7 | 2.3 |
14 | 15 | 15.27 | 28 | 27.48 | 2.5 | 2.7 | 2.3 |
16 | 17 | 17.27 | 30 | 29.48 | 3 | 3.3 | 2.7 |
18 | 19 | 19.33 | 34 | 33.38 | 3 | 3.3 | 2.7 |
20 | 21 | 21.33 | 37 | 36.38 | 3 | 3.3 | 2.7 |
22 | 23 | 23.33 | 39 | 38.38 | 3 | 3.3 | 2.7 |
24 | 25 | 25.33 | 44 | 43.38 | 4 | 4.3 | 3.7 |
27 | 28 | 28.33 | 50 | 49.38 | 4 | 4.3 | 3.7 |
30 | 31 | 31.39 | 56 | 55.26 | 4 | 4.3 | 3.7 |
33 | 34 | 34.62 | 60 | 58.8 | 5 | 5.6 | 4.4 |
36 | 37 | 37.62 | 66 | 64.8 | 5 | 5.6 | 4.4 |
39 | 42 | 42.62 | 72 | 70.8 | 6 | 6.6 | 5.4 |
42 | 45 | 45.62 | 78 | 76.8 | 8 | 9 | 7 |
45 | 48 | 48.62 | 85 | 83.6 | 8 | 9 | 7 |
48 | 52 | 52.74 | 92 | 90.6 | 8 | 9 | 7 |
52 | 56 | 56.74 | 98 | 96.6 | 8 | 9 | 7 |
56 | 62 | 62.74 | 105 | 103.6 | 10 | 11 | 9 |
60 | 66 | 66.74 | 110 | 108.6 | 10 | 11 | 9 |
64 | 70 | 70.74 | 115 | 113.6 | 10 | 11 | 9 |
Chúng tôi sẽ cung cấp cho bạn dịch vụ một cửa đối với các sản phẩm Titan, không chỉ cho ốc vít titan, thanh titan, ống titan và mặt bích, phụ kiện đường ống, dây Ti, Cùm Ti và tấm titan, tấm titan cắt laser và các bộ phận cnc.
Chào mừng bạn liên hệ với chúng tôi để đặt hàng và đặt hàng GB / T97.1 Vòng đệm Titan-Sản phẩm Hạng A. thành info@topqualityalloy.com cho sự hợp tác của chúng tôi.
