M3-M20
RuiYang
810890

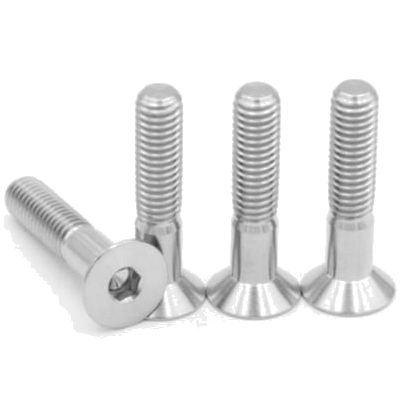

GB / T70.3 Titan Ổ cắm hình lục giác Vít đầu chìm thường được sử dụng trong máy móc, chủ yếu được sử dụng vì ưu điểm dễ dàng tháo lắp, và không dễ trượt góc.Mép ngoài của đầu vít Titan là hình tròn và ở giữa là hình lục giác lõm. Đầu vít Titan GB70.3 là hình nón 90 độ, sau khi lắp đặt, đầu vít có thể chìm vào bề mặt lắp đặt để giữ cho bề mặt lắp đặt bằng phẳng .

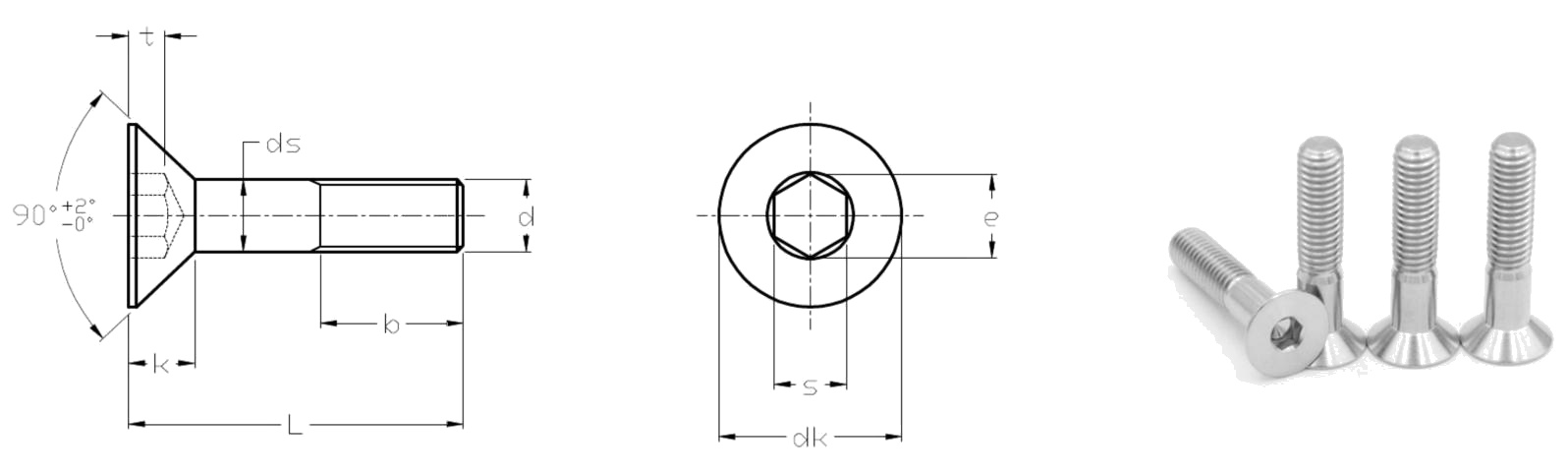

Kích thước của GB / T70.3 Ổ cắm hình lục giác Titan GB / T70.3 Chi tiết về vít đầu như bên dưới:
d | M3 | M4 | M5 | M6 | M8 | M10 | M12 | （M14） | M16 | M20 | |
p | Sân bóng đá | 0.5 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 |
b | tham khảo | 18 | 20 | 22 | 24 | 28 | 32 | 36 | 40 | 44 | 52 |
d k | giá trị lý thuyết tối đa | 6.72 | 8.96 | 11.20 | 13.44 | 17.92 | 22.40 | 26.88 | 30.8 | 3.60 | 40.32 |
giá trị thực tế tối thiểu | 5.54 | 7.53 | 9.43 | 11.34 | 15.24 | 19.22 | 23.12 | 26.52 | 29.01 | 36.05 | |
ds | tối đa | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 20 |
min | 2.86 | 3.82 | 4.82 | 5.82 | 7.78 | 9.78 | 11.73 | 13.73 | 15.73 | 19.67 | |
e | min | 2.303 | 2.873 | 3.443 | 4.583 | 5.723 | 6.863 | 9.149 | 11.429 | 11.429 | 13.716 |
k | tối đa | 1.86 | 2.48 | 3.1 | 3.72 | 4.96 | 6.2 | 7.44 | 8.4 | 8.8 | 10.16 |
s | DK | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 10 | 12 |
tối đa | 2.080 | 2.58 | 3.080 | 4.095 | 5.140 | 6.140 | 8.175 | 10.175 | 10.175 | 12.212 | |
min | 2.020 | 2.52 | 3.020 | 4.020 | 5.020 | 6.020 | 8.025 | 10.025 | 10.025 | 12.032 | |
t | min | 1.1 | 1.5 | 1.9 | 2.2 | 3 | 3.6 | 4.3 | 4.5 | 4.8 | 5.6 |
Tải trọng kéo tối thiểu （N） | 8.8 | 3220 | 5620 | 9080 | 12900 | 23400 | 37100 | 53900 | 73600 | 100000 | 162000 |
10.9 | 4180 | 7300 | 11800 | 16700 | 30500 | 48200 | 70200 | 96000 | 130000 | 204000 | |
12.9 | 4910 | 8506 | 13800 | 19600 | 35700 | 56600 | 82400 | 112000 | 154000 | 239000 | |
Chúng tôi sản xuất GB, DIN, ASME / ANSI, ISO, UNI, JIS và các tiêu chuẩn công nghiệp khác ốc vít hợp kim titan và titan, cũng như ốc vít hợp kim titan và titan phi tiêu chuẩn. nhà cung cấp bởi SGS, BV, miễn phí mua hàng từ chúng tôi, chỉ cần gửi thư cho chúng tôi info@topqualityalloy.com cho GB / T70.3 Ổ cắm hình lục giác Titan Yêu cầu về vít xoắn, bu lông và đai ốc bằng Titanium, Chúng tôi có thể cung cấp cho bạn dịch vụ một cửa bằng Titanium các sản phẩm, không chỉ cho ốc vít titan, còn thanh Titan, ống và mặt bích bằng titan, phụ kiện đường ống, dây Ti, Cùm Ti, v.v.
GB / T70.3 Titan Ổ cắm hình lục giác Vít đầu chìm thường được sử dụng trong máy móc, chủ yếu được sử dụng vì ưu điểm dễ dàng tháo lắp, và không dễ trượt góc.Mép ngoài của đầu vít Titan là hình tròn và ở giữa là hình lục giác lõm. Đầu vít Titan GB70.3 là hình nón 90 độ, sau khi lắp đặt, đầu vít có thể chìm vào bề mặt lắp đặt để giữ cho bề mặt lắp đặt bằng phẳng .
Kích thước của GB / T70.3 Ổ cắm hình lục giác Titan GB / T70.3 Chi tiết về vít đầu như bên dưới:
d | M3 | M4 | M5 | M6 | M8 | M10 | M12 | （M14） | M16 | M20 | |
p | Sân bóng đá | 0.5 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 |
b | tham khảo | 18 | 20 | 22 | 24 | 28 | 32 | 36 | 40 | 44 | 52 |
d k | giá trị lý thuyết tối đa | 6.72 | 8.96 | 11.20 | 13.44 | 17.92 | 22.40 | 26.88 | 30.8 | 3.60 | 40.32 |
giá trị thực tế tối thiểu | 5.54 | 7.53 | 9.43 | 11.34 | 15.24 | 19.22 | 23.12 | 26.52 | 29.01 | 36.05 | |
ds | tối đa | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 20 |
min | 2.86 | 3.82 | 4.82 | 5.82 | 7.78 | 9.78 | 11.73 | 13.73 | 15.73 | 19.67 | |
e | min | 2.303 | 2.873 | 3.443 | 4.583 | 5.723 | 6.863 | 9.149 | 11.429 | 11.429 | 13.716 |
k | tối đa | 1.86 | 2.48 | 3.1 | 3.72 | 4.96 | 6.2 | 7.44 | 8.4 | 8.8 | 10.16 |
s | DK | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 10 | 12 |
tối đa | 2.080 | 2.58 | 3.080 | 4.095 | 5.140 | 6.140 | 8.175 | 10.175 | 10.175 | 12.212 | |
min | 2.020 | 2.52 | 3.020 | 4.020 | 5.020 | 6.020 | 8.025 | 10.025 | 10.025 | 12.032 | |
t | min | 1.1 | 1.5 | 1.9 | 2.2 | 3 | 3.6 | 4.3 | 4.5 | 4.8 | 5.6 |
Tải trọng kéo tối thiểu （N） | 8.8 | 3220 | 5620 | 9080 | 12900 | 23400 | 37100 | 53900 | 73600 | 100000 | 162000 |
10.9 | 4180 | 7300 | 11800 | 16700 | 30500 | 48200 | 70200 | 96000 | 130000 | 204000 | |
12.9 | 4910 | 8506 | 13800 | 19600 | 35700 | 56600 | 82400 | 112000 | 154000 | 239000 | |
Chúng tôi sản xuất GB, DIN, ASME / ANSI, ISO, UNI, JIS và các tiêu chuẩn công nghiệp khác ốc vít hợp kim titan và titan, cũng như ốc vít hợp kim titan và titan phi tiêu chuẩn. nhà cung cấp bởi SGS, BV, miễn phí mua hàng từ chúng tôi, chỉ cần gửi thư cho chúng tôi info@topqualityalloy.com cho GB / T70.3 Ổ cắm hình lục giác Titan Yêu cầu về vít xoắn, bu lông và đai ốc bằng Titanium, Chúng tôi có thể cung cấp cho bạn dịch vụ một cửa bằng Titanium các sản phẩm, không chỉ cho ốc vít titan, còn thanh Titan, ống và mặt bích bằng titan, phụ kiện đường ống, dây Ti, Cùm Ti, v.v.
