M5-M20
Ruiyang
810890

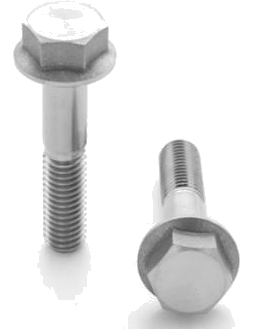

GB / T5789 Hexagon Flange Bolts-Heavy Series phần đầu của bu lông mặt bích lục giác được cấu tạo bởi một đầu hình lục giác và một bề mặt mặt bích. "Tỷ lệ từ vùng hỗ trợ trên vùng ứng suất " của nó lớn hơn so với các loại bu lông đầu lục giác thông thường, vì vậy loại bu lông này có thể chịu được lực siết trước cao hơn và ngăn chặn hiệu suất lỏng lẻo cũng tốt, vì vậy nó được sử dụng rộng rãi trong ô tô động cơ, máy móc hạng nặng và các sản phẩm khác.

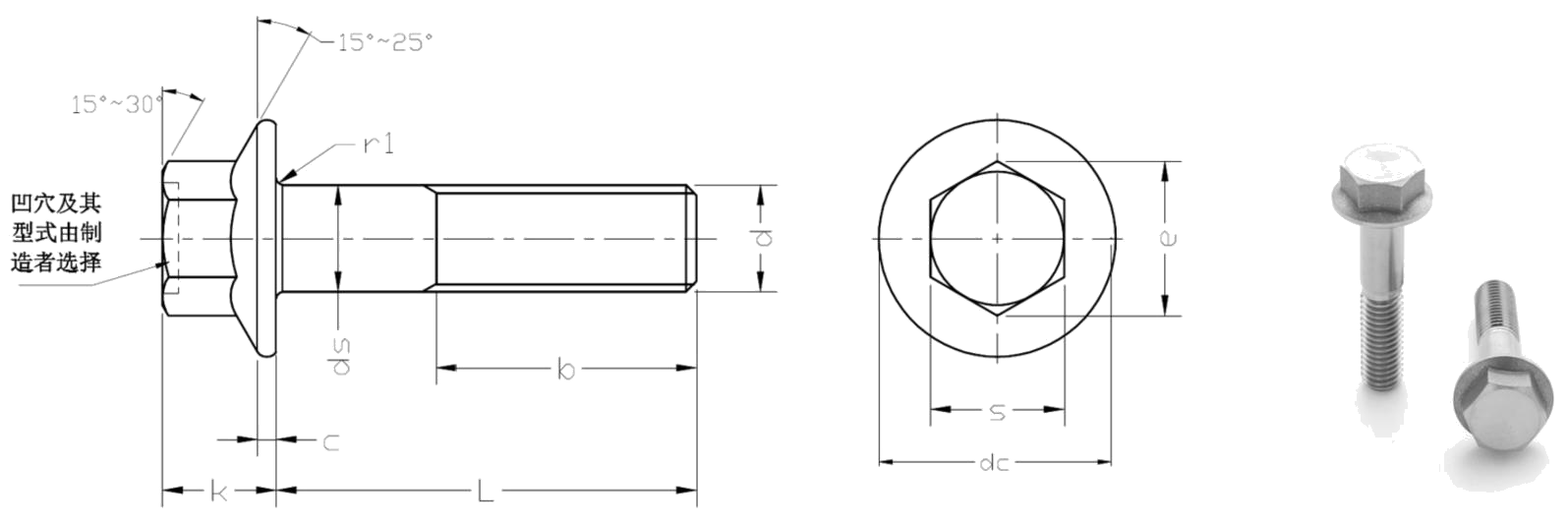

GB / T5789 Bu lông mặt bích lục giác-Kích thước và bản vẽ Series Heavy như bên dưới chúng tôi cung cấp:
d | M5 | M6 | M8 | M10 | M12 | （M14） | M16 | M20 | ||
P | Sân bóng đá | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | |
c | min | 1 | 1.1 | 1.2 | 1.5 | 1.8 | 2.1 | 2.4 | 3 | |
d a | Một loại | tối đa | 5.7 | 6.8 | 9.2 | 11.2 | 13.7 | 15.7 | 17.7 | 22.4 |
Loại B | tối đa | 6.2 | 7.4 | 10 | 12.6 | 15.2 | 17.7 | 20.7 | 25.7 | |
d c | tối đa | 11.8 | 14.2 | 18 | 22.3 | 26.6 | 30.5 | 35 | 43 | |
ds | tối đa | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 20 | |
min | 4.82 | 5.82 | 7.78 | 9.78 | 11.73 | 13.73 | 15.73 | 19.67 | ||
d bạn | tối đa | 5.5 | 6.6 | 9 | 11 | 13.5 | 15.5 | 17.5 | 22 | |
d w | min | 9.8 | 12.2 | 15.8 | 19.6 | 23.8 | 27.6 | 31.9 | 39.9 | |
e | min | 8.56 | 10.8 | 14.08 | 16.32 | 19.68 | 22.58 | 25.94 | 32.66 | |
f | tối đa | 1.4 | 2 | 2 | 2 | 3 | 3 | 3 | 4 | |
k | tối đa | 5.4 | 6.6 | 8.1 | 9.2 | 10.4 | 12.4 | 14.1 | 17.7 | |
K1 | min | 2 | 2.5 | 3.2 | 3.6 | 4.6 | 5.5 | 6.2 | 7.9 | |
r1 | min | 0.25 | 0.4 | 0.4 | 0.4 | 0.6 | 0.6 | 0.6 | 0.8 | |
r2 | tối đa | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | 0.9 | 1 | 1.2 | |
r3 | min | 0.1 | 0.1 | 0.15 | 0.2 | 0.25 | 0.3 | 0.35 | 0.4 | |
r4 | DK | 3 | 3.4 | 4.3 | 4.3 | 6.4 | 6.4 | 6.4 | 8.5 | |
s | tối đa | 8 | 10 | 13 | 15 | 18 | 21 | 24 | 30 | |
min | 7.64 | 9.64 | 12.57 | 14.57 | 17.57 | 20.16 | 23.16 | 29.16 | ||
t | tối đa | 0.15 | 0.2 | 0.25 | 0.3 | 0.35 | 0.45 | 0.5 | 0.65 | |
min | 0.05 | 0.05 | 0.1 | 0.15 | 0.15 | 0.2 | 0.25 | 0.3 |
Chúng tôi là nhà cung cấp Bulong Hex Titan nguyên chất đã được kiểm toán với khả năng quản lý kinh doanh trưởng thành, đội ngũ R & D chuyên nghiệp, công nghệ sản xuất tiên tiến và hy vọng sẽ cung cấp cho khách hàng hàng hóa phù hợp với mức giá tốt nhất.
Chào mừng bạn liên hệ với chúng tôi để được cung cấp các loại bu lông và đai ốc bằng titan nguyên chất GB / T5789. vít chìm và ốc vít titan liên quan, các bộ phận Titan cnc, chỉ cần gửi thư cho chúng tôi info@topqualityalloy.com với kích thước và số lượng cần thiết.
