M3-M24
RuiYang
810890

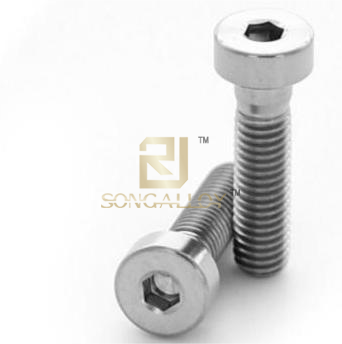

Din 7984 Ổ cắm hình lục giác Ốc vít titan đầu mỏng sản xuất và cung cấp vít ổ cắm titan theo hệ mét. Vít titan DIN7984 Ổ cắm hình lục giác Vít đầu mỏng rất giống với vít đầu chìm, như vít DIN912 và vít DIN6912.Khi đầu đinh xuyên vào máy, độ bền kết nối của nó rất lớn nên trong quá trình sử dụng cần sử dụng cờ lê Allen có thông số kỹ thuật tương ứng. Ốc vít được lắp vào và tháo ra. Nó thường được sử dụng trong các máy công cụ khác nhau và các phụ kiện của nó.

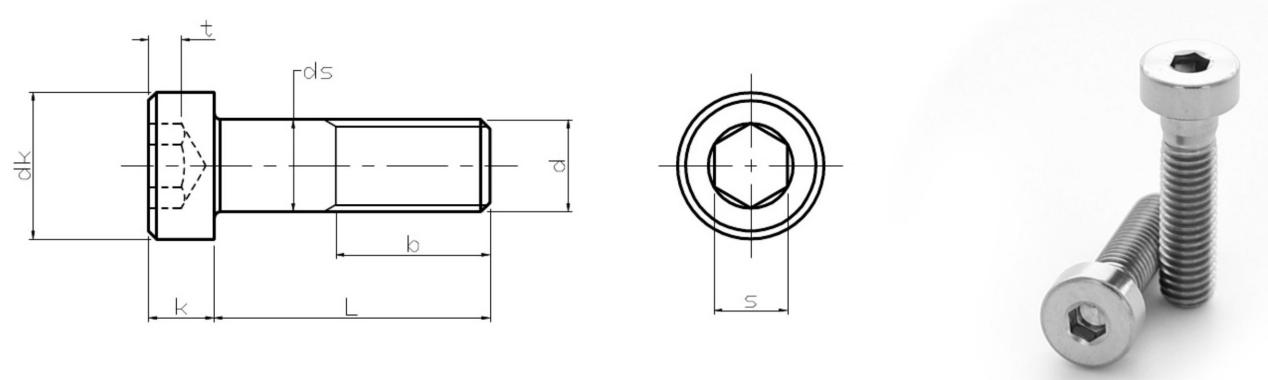

Ổ cắm hình lục giác Din 7984 Nắp mỏng Titan Vít chủ yếu là vít Titan Gr2 DIN7984, vít Gr5 DIN7984, bản vẽ chi tiết và kích thước như hình bên dưới:
d | M3 | M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | |
P | Sân bóng đá | 0.5 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | 2.5 | 2.5 | 3 |
b | L≤125 | 12 | 14 | 16 | 18 | 22 | 26 | 30 | 34 | 38 | 42 | 46 | 50 | 54 |
125 ＜ L≤200 | / | / | / | / | 28 | 32 | 36 | 40 | 44 | 48 | 52 | 56 | 60 | |
L ＞ 200 | / | / | / | / | / | / | / | / | 57 | 61 | 65 | 69 | 73 | |
dk | tối đa | 5.5 | 7 | 8.5 | 10 | 13 | 16 | 18 | 21 | 24 | 27 | 30 | 33 | 36 |
min | 5.32 | 6.78 | 8.28 | 9.78 | 12.73 | 15.73 | 17.73 | 20.67 | 23.67 | 26.67 | 29.67 | 32.61 | 35.61 | |
ds | max = DK | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 |
min | 2.86 | 3.82 | 4.82 | 5.82 | 7.78 | 9.78 | 11.73 | 13.73 | 15.73 | 17.73 | 19.67 | 21.67 | 23.67 | |
k | max = DK | 2 | 2.8 | 3.5 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 |
min | 1.86 | 2.66 | 3.32 | 3.82 | 4.82 | 5.82 | 6.78 | 7.78 | 8.78 | 9.78 | 10.73 | 11.73 | 12.73 | |
s | DK | 2 | 2.5 | 3 | 4 | 5 | 7 | 8 | 10 | 12 | 12 | 14 | 14 | 17 |
min | 2.02 | 2.52 | 3.02 | 4.02 | 5.02 | 7.025 | 8.025 | 10.025 | 12.0322 | 12.032 | 14.032 | 14.032 | 17.05 | |
tối đa | 2.1 | 2.6 | 3.1 | 4.12 | 5.14 | 7.175 | 8.175 | 10.175 | 12.212 | 12.212 | 14.212 | 14.212 | 17.23 | |
t | DK | 1.5 | 2.3 | 2.7 | 3 | 3.8 | 4.5 | 5 | 5.3 | 5.5 | 6.5 | 7.5 | 8 | 8 |
min | 1.38 | 2.18 | 2.58 | 2.88 | 3.65 | 4.35 | 4.85 | 5.15 | 5.35 | 6.32 | 7.32 | 7.82 | 7.82 | |
tối đa | 1.62 | 2.42 | 2.82 | 3.12 | 3.95 | 4.65 | 5.15 | 5.45 | 5.65 | 6.68 | 7.68 | 8.18 | 8.18 | |
Chúng tôi có thể sản xuất GB, DIN, ASME / ANSI, ISO, UNI, JIS và các tiêu chuẩn công nghiệp khác ốc vít hợp kim titan và titan, cũng như ốc vít titan và hợp kim titan phi tiêu chuẩn. Ổ cắm Đầu mỏng Nắp Titan Vít gửi thư tới info@topqualityalloy.com với kích thước và số lượng cần thiết để yêu cầu và đặt hàng.
Din 7984 Ổ cắm hình lục giác Ốc vít titan đầu mỏng sản xuất và cung cấp vít ổ cắm titan theo hệ mét. Vít titan DIN7984 Ổ cắm hình lục giác Vít đầu mỏng rất giống với vít đầu chìm, như vít DIN912 và vít DIN6912.Khi đầu đinh xuyên vào máy, độ bền kết nối của nó rất lớn nên trong quá trình sử dụng cần sử dụng cờ lê Allen có thông số kỹ thuật tương ứng. Ốc vít được lắp vào và tháo ra. Nó thường được sử dụng trong các máy công cụ khác nhau và các phụ kiện của nó.
Ổ cắm hình lục giác Din 7984 Nắp mỏng Titan Vít chủ yếu là vít Titan Gr2 DIN7984, vít Gr5 DIN7984, bản vẽ chi tiết và kích thước như hình bên dưới:
d | M3 | M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | |
P | Sân bóng đá | 0.5 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | 2.5 | 2.5 | 3 |
b | L≤125 | 12 | 14 | 16 | 18 | 22 | 26 | 30 | 34 | 38 | 42 | 46 | 50 | 54 |
125 ＜ L≤200 | / | / | / | / | 28 | 32 | 36 | 40 | 44 | 48 | 52 | 56 | 60 | |
L ＞ 200 | / | / | / | / | / | / | / | / | 57 | 61 | 65 | 69 | 73 | |
dk | tối đa | 5.5 | 7 | 8.5 | 10 | 13 | 16 | 18 | 21 | 24 | 27 | 30 | 33 | 36 |
min | 5.32 | 6.78 | 8.28 | 9.78 | 12.73 | 15.73 | 17.73 | 20.67 | 23.67 | 26.67 | 29.67 | 32.61 | 35.61 | |
ds | max = DK | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 |
min | 2.86 | 3.82 | 4.82 | 5.82 | 7.78 | 9.78 | 11.73 | 13.73 | 15.73 | 17.73 | 19.67 | 21.67 | 23.67 | |
k | max = DK | 2 | 2.8 | 3.5 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 |
min | 1.86 | 2.66 | 3.32 | 3.82 | 4.82 | 5.82 | 6.78 | 7.78 | 8.78 | 9.78 | 10.73 | 11.73 | 12.73 | |
s | DK | 2 | 2.5 | 3 | 4 | 5 | 7 | 8 | 10 | 12 | 12 | 14 | 14 | 17 |
min | 2.02 | 2.52 | 3.02 | 4.02 | 5.02 | 7.025 | 8.025 | 10.025 | 12.0322 | 12.032 | 14.032 | 14.032 | 17.05 | |
tối đa | 2.1 | 2.6 | 3.1 | 4.12 | 5.14 | 7.175 | 8.175 | 10.175 | 12.212 | 12.212 | 14.212 | 14.212 | 17.23 | |
t | DK | 1.5 | 2.3 | 2.7 | 3 | 3.8 | 4.5 | 5 | 5.3 | 5.5 | 6.5 | 7.5 | 8 | 8 |
min | 1.38 | 2.18 | 2.58 | 2.88 | 3.65 | 4.35 | 4.85 | 5.15 | 5.35 | 6.32 | 7.32 | 7.82 | 7.82 | |
tối đa | 1.62 | 2.42 | 2.82 | 3.12 | 3.95 | 4.65 | 5.15 | 5.45 | 5.65 | 6.68 | 7.68 | 8.18 | 8.18 | |
Chúng tôi có thể sản xuất GB, DIN, ASME / ANSI, ISO, UNI, JIS và các tiêu chuẩn công nghiệp khác ốc vít hợp kim titan và titan, cũng như ốc vít titan và hợp kim titan phi tiêu chuẩn. Ổ cắm Đầu mỏng Nắp Titan Vít gửi thư tới info@topqualityalloy.com với kích thước và số lượng cần thiết để yêu cầu và đặt hàng.
