M3-M48
RuiYang
810890
Loại mô men xoắn thịnh hành Hình lục giác Đai ốc mỏng-phi kim loại Chèn vào nó hoạt động như một khóa và thường được sử dụng trong các trường hợp tháo rời.
Nguyên lý khóa: Phần ren bên trong của đai ốc được bao phủ bởi một lớp vật liệu phi kim loại.Khi vặn vào ren ngoài, vật liệu phi kim loại bị phá hủy và lấp đầy khe hở của ren để tăng lực cản trong quá trình quay và đóng vai trò khóa chống nới lỏng.

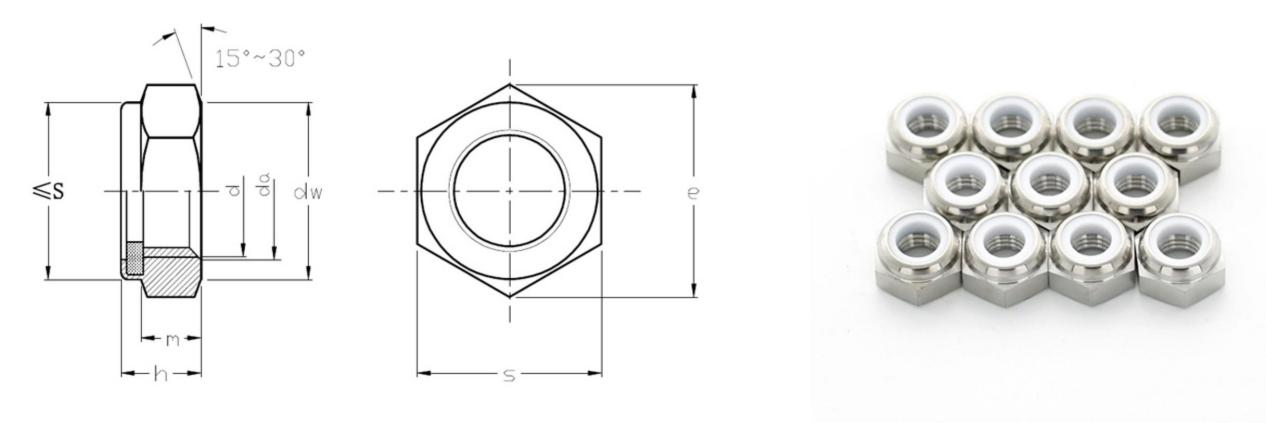

Thông tin của Chèn hình lục giác loại hình lục giác mỏng có mô men xoắn:
d | M3 | M4 | M5 | M6 | M7 | M8 | M10 | M12 | M14 | M16 | M18 | ||
p | sân bóng đá | răng thô | 0.5 | 0.7 | 0.8 | 1 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 |
răng tốt1 | / | / | / | / | / | 1 | 1 | 1.5 | 1.5 | 1.5 | 2 | ||
răng mịn2 | / | / | / | / | / | / | 1.25 | 1.25 | / | / | 1.5 | ||
d a | min | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 18 | |
tối đa | 3.45 | 4.6 | 5.75 | 6.75 | 7.75 | 8.75 | 10.8 | 13 | 15.1 | 17.3 | 19.5 | ||
d w | min | 4.6 | 5.9 | 6.9 | 8.9 | 9.6 | 11.6 | 15.6 | 17.4 | 20.5 | 22.5 | 24.9 | |
e | min | 6.01 | 7.66 | 8.79 | 11.05 | 12.12 | 14.38 | 18.9 | 21.1 | 24.49 | 26.75 | 29.56 | |
h | max = DK | 4 | 5 | 5 | 6 | 7.5 | 8 | 10 | 12 | 14 | 16 | 18.5 | |
min | 3.7 | 4.7 | 4.7 | 5.7 | 7.14 | 7.64 | 9.64 | 11.57 | 13.3 | 15.3 | 17.66 | ||
m | min | 2.4 | 2.9 | 3.2 | 4 | 4.7 | 5.5 | 6.5 | 8 | 9.5 | 10.5 | 13 | |
m w | min | 1.65 | 2.2 | 2.75 | 3.3 | 3.85 | 4.4 | 5.5 | 6.6 | 7.7 | 8.8 | 9.9 | |
s | max = DK | 5.5 | 7 | 8 | 10 | 11 | 13 | 17 | 19 | 22 | 24 | 27 | |
min | 5.32 | 6.78 | 7.78 | 9.78 | 10.73 | 12.73 | 16.73 | 18.67 | 21.67 | 23.67 | 26.16 | ||
d | M20 | M22 | M24 | M27 | M30 | M33 | M36 | M39 | M42 | M45 | M48 | ||
p | sân bóng đá | răng thô | 2.5 | 2.5 | 3 | 3 | 3.5 | 3.5 | 4 | 4 | 4.5 | 4.5 | 5 |
răng tốt1 | 2 | 2 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | ||
răng mịn2 | 1.5 | 1.5 | / | / | / | / | / | / | / | / | / | ||
d a | min | 20 | 22 | 24 | 27 | 30 | 33 | 36 | 39 | 42 | 45 | 48 | |
tối đa | 21.6 | 23.7 | 25.9 | 29.1 | 32.4 | 35.6 | 38.9 | 42.1 | 45.4 | 48.6 | 51.8 | ||
d w | min | 27.7 | 29.5 | 33.2 | 38 | 42.7 | 46.6 | 51.1 | 55.9 | 60.6 | 64.7 | 69.4 | |
e | min | 32.95 | 35.03 | 39.55 | 45.2 | 50.85 | 55.37 | 60.79 | 66.44 | 72.09 | 76.95 | 82.6 | |
h | max = DK | 20 | 22 | 24 | 27 | 30 | 33 | 36 | 39 | 42 | 45 | 48 | |
min | 18.7 | 20.7 | 22.7 | 25.7 | 28.7 | 31.4 | 34.4 | 37.4 | 40.4 | 43.4 | 46.4 | ||
m | min | 14 | 15 | 15 | 17 | 19 | 22 | 25 | 27 | 29 | 32 | 36 | |
m w | min | 11 | 12.2 | 13.2 | 14.8 | 16.5 | 18.2 | 19.8 | 21.5 | 23.1 | 24.8 | 26.5 | |
s | max = DK | 30 | 32 | 36 | 41 | 46 | 50 | 55 | 60 | 65 | 70 | 75 | |
min | 29.16 | 31 | 35 | 40 | 45 | 49 | 53.8 | 58.8 | 63.8 | 68.1 | 73.1 | ||
Chúng tôi sẽ tuân thủ triết lý kinh doanh "chất lượng đầu tiên, uy tín đầu tiên ". Để khách hàng hài lòng với mục đích.
Chúng tôi là nhà cung cấp ốc vít đã được kiểm toán bởi SGS và BV, chuyên về lĩnh vực này trong nhiều năm với nhà máy chuyên nghiệp riêng có thể giao hàng trong thời gian sớm nhất với chất lượng tốt và giá cả khá cạnh tranh.
Chào mừng bạn liên hệ với chúng tôi về Chèn mô men xoắn trước Titan Loại lục giác mỏng-phi kim loại, vui lòng gửi thư cho chúng tôi info@topqualityalloy.com với kích thước và số lượng cần thiết để yêu cầu và đặt hàng.
