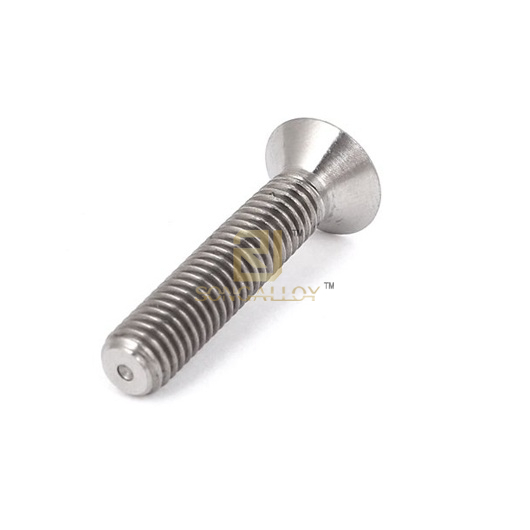

DIN7991 Titanium Hexagon Sockterunk Head Cap Vít trong ốc vít hợp kim titan và titan và ốc vít Nuts sản xuất tại Trung Quốc và cung cấp M3-M24
Các ốc vít ổ cắm Titanium, còn được gọi là ốc vít Titanium Allen, chúng được điều khiển bằng cách sử dụng cờ lê allen hex hoặc chèn bit để làm cho chúng có hiệu quả hơn và cung cấp khả năng chống cam cao hơn, sử dụng nhanh hơn và mô -men xoắn có thể đạt được cao hơn để cài đặt
Các ốc vít ổ cắm Titan DIN7991 của chúng tôi được chi tiết như bên dưới trong bảng với bản vẽ và tất cả các kích cỡ M3-M24 Kích thước
Kích thước chủ đề d | M3 | M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | |
P | sân bóng đá | 0.5 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | 2.5 | 2.5 | 3 |
a | tol. (+2) | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 60 | 60 |
b | L≤125mm | 12 | 14 | 16 | 18 | 22 | 26 | 30 | 34 | 38 | 42 | 46 | 50 | 54 |
125 l≤200 | / | / | / | 24 | 28 | 32 | 36 | 40 | 44 | 48 | 52 | 56 | 60 | |
L ＞ 200 | / | / | / | / | / | 45 | 49 | 53 | 57 | 61 | 65 | 69 | 73 | |
dk | Max = DN | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 27 | 30 | 33 | 36 | 36 | 39 |
Tối thiểu | 5.7 | 7.64 | 9.64 | 11.57 | 15.57 | 19.48 | 23.48 | 26.48 | 29.48 | 32.38 | 35.38 | 35.38 | 38.38 | |
DS | Max = DN | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 |
Tối thiểu | 2.86 | 3.82 | 4.82 | 5.82 | 7.78 | 9.78 | 11.73 | 13.73 | 15.73 | 17.73 | 19.67 | 21.67 | 23.67 | |
e | Tối thiểu | 2.3 | 2.87 | 3.44 | 4.58 | 5.72 | 6.86 | 9.15 | 11.43 | 11.43 | 13.72 | 13.72 | 16 | 16 |
k | Tối đa | 1.7 | 2.3 | 2.8 | 3.3 | 4.4 | 5.5 | 6.5 | 7 | 7.5 | 8 | 8.5 | 13.1 | 14 |
s | DN | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 10 | 12 | 12 | 14 | 14 |
Tối thiểu | 2.02 | 2.52 | 3.02 | 4.02 | 5.02 | 6.02 | 8.025 | 10.025 | 10.025 | 12.032 | 12.032 | 14.032 | 14.032 | |
Tối đa | 2.1 | 2.6 | 3.1 | 4.12 | 5.14 | 6.14 | 8.175 | 10.175 | 10.175 | 12.212 | 12.212 | 14.212 | 14.212 | |
t | Max = DN | 1.2 | 1.8 | 2.3 | 2.5 | 3.5 | 4.4 | 4.6 | 4.8 | 5.3 | 5.5 | 5.9 | 8.8 | 10.3 |
Tối thiểu | 0.95 | 1.55 | 2.05 | 2.25 | 3.2 | 4.1 | 4.3 | 4.5 | 5 | 5.2 | 5.6 | 8.44 | 9.87 | |
DIN7991 Titanium Hexagon Sockterunk Head Cap Vít được thiết kế để sử dụng trong các máy phát thanh được khoan trước
Các ốc vít Titan DIN7991 có trục vít hình lục giác, quầy, vít ổ cắm titan thường được sử dụng trong các ứng dụng đòi hỏi dây buộc phải ít nhìn thấy hơn trong khi vẫn còn thẩm mỹ. Khi được cài đặt đầy đủ, vít nằm trong vỏ mục tiêu. Với một số biến thể có sẵn, chẳng hạn như ốc vít ổ cắm thông hơi và ốc vít ổ cắm bị giam cầm, đây là những ứng dụng khác nhau như lắp đặt ghế xe.
Chào mừng thư cho chúng tôi cho DIN7991 Titan Hexagon Sockterunk Head Cap Cap Vít Yêu cầu
