M4-M12
Ruiyang
810890
DIN1587 Quả hạch hình lục giác bằng titan và đai ốc có rãnh lục giác bằng thép không gỉ được trang bị các chốt cotter và được kết hợp với bu lông vít có lỗ để chịu rung và tải trọng luân phiên, có thể ngăn các đai ốc lỏng ra và bung ra. các thành phần thô và đơn giản.

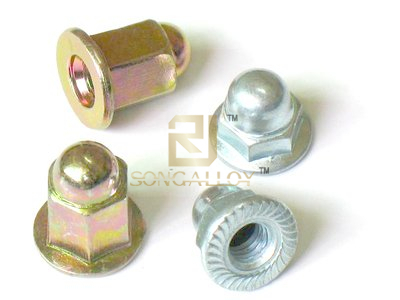

Titan Dome Cap Nuts là loại đai ốc hình lục giác được sản xuất theo tiêu chuẩn DIN 1587 và có đầu hình vòm giống như một quả acorn.
DIN1587 Ứng dụng đai ốc lục giác titan:
Ốc vít hình lục giác Titanium DIN1587 thích hợp cho ốc vít có độ bền cao, ốc vít cơ khí, ốc vít đồ nội thất, ốc vít xe, các bộ phận có hình dạng đặc biệt để gia công xe hơi, ốc vít hình dạng đặc biệt đầu nguội, dây neo hai đầu hình chữ U, ốc vít để trang trí tòa nhà Phần mềm và các loại dây buộc khác, cũng có thể được sử dụng trong kỹ thuật cơ bản, phụ kiện ô tô và xe máy, công nghiệp nhẹ, máy móc, đồ nội thất, công cụ phần cứng, trang trí tòa nhà, v.v.

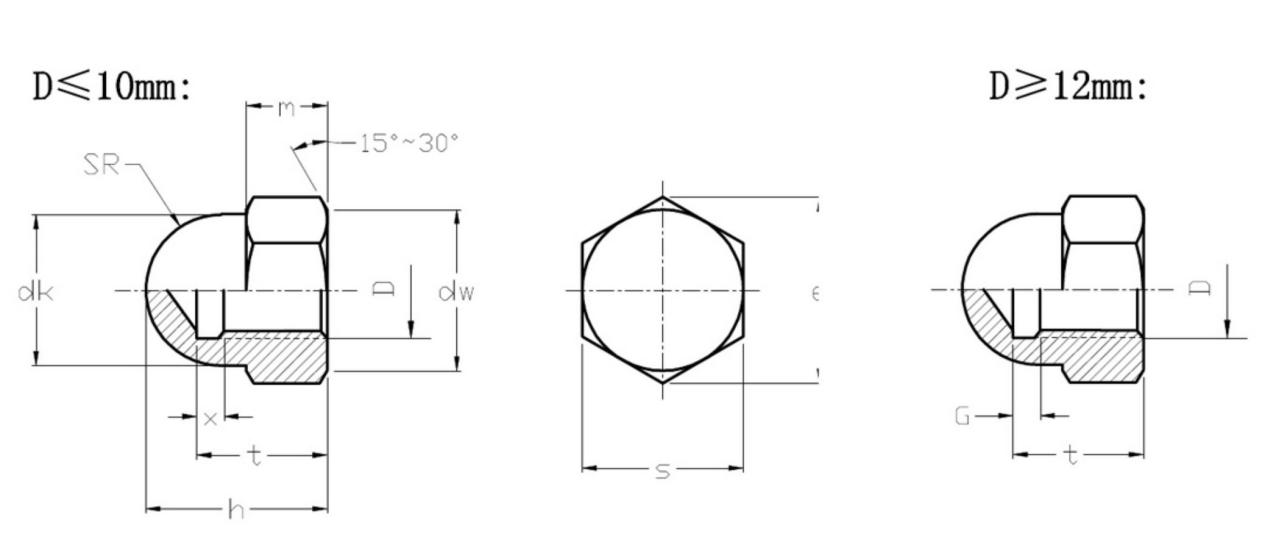

Kích thước và bản vẽ của DIN1587 Titanium Hexagon Acorn Nuts được hiển thị như dưới đây:
d | M4 | M5 | M6 | M8 | M10 | M10 | M12 | M12 | ||
P | loạt1 | răng thô | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.5 | 1.75 | 1.75 |
series2 | khỏe răng | / | / | / | 1 | 1 | 1 | 1.5 | 1.5 | |
loạt 3 | răng tốt | / | / | / | / | 1.25 | 1.25 | 1.25 | 1.25 | |
da | min | 4 | 5 | 6 | 8 | 10 | 10 | 12 | 12 | |
tối đa | 4.6 | 5.75 | 6.75 | 8.75 | 10.8 | 10.8 | 13 | 13 | ||
dk | tối đa | 6.5 | 7.5 | 9.5 | 12.5 | 16 | 15 | 18 | 17 | |
dw | min | 5.8 | 6.8 | 8.3 | 11.3 | 15.3 | 14.3 | 17.2 | 16.2 | |
e | min | điểm A | 7.66 | 8.79 | 11.05 | 14.38 | 18.9 | 17.77 | 21.1 | 20.03 |
lớp B | 7.5 | 8.63 | 10.89 | 14.2 | 18.72 | 17.59 | 20.88 | 19.85 | ||
x | tối đa | loạt1 | 1.4 | 1.6 | 2 | 2.5 | 3 | 3 | / | / |
series2 | / | / | / | 2 | 2 | 2 | / | / | ||
loạt 3 | / | / | / | / | 2.5 | 2.5 | / | / | ||
G | tối đa | loạt1 | / | / | / | / | / | / | 6.4 | 6.4 |
series2 | / | / | / | / | / | / | 5.6 | 5.6 | ||
loạt 3 | / | / | / | / | / | / | 4.9 | 4.9 | ||
h | max = DK | 8 | 10 | 12 | 15 | 18 | 18 | 22 | 22 | |
min | điểm A | 7.64 | 9.64 | 11.57 | 14.57 | 17.57 | 17.57 | 21.48 | 21.48 | |
lớp B | 7.42 | 9.42 | 11.3 | 14.3 | 17.3 | 17.3 | 21.16 | 21.16 | ||
m | tối đa | 3.2 | 4 | 5 | 6.5 | 8 | 8 | 10 | 10 | |
min | 2.9 | 3.7 | 4.7 | 6.14 | 7.64 | 7.64 | 9.64 | 9.64 | ||
mw | min | 2.32 | 2.96 | 3.76 | 4.91 | 6.11 | 6.11 | 7.71 | 7.71 | |
SR | ≈ | 3.25 | 3.75 | 4.75 | 6.25 | 8 | 7.5 | 9 | 8.5 | |
s | max = DK | 7 | 8 | 10 | 13 | 17 | 16 | 19 | 18 | |
min | điểm A | 6.78 | 7.78 | 9.78 | 12.73 | 16.73 | 15.73 | 18.73 | 17.73 | |
lớp B | 6.64 | 7.64 | 9.64 | 12.57 | 16.57 | 15.57 | 18.48 | 17.57 | ||
t | min | 5.26 | 7.21 | 7.71 | 10.65 | 12.65 | 12.65 | 15.65 | 15.65 | |
tối đa | 5.74 | 7.79 | 8.29 | 11.35 | 13.35 | 13.35 | 16.35 | 16.35 | ||
w | min | 2 | 2 | 2 | 2 | 2 | 2 | 3 | 3 | |
Chốt titan nguyên chất liên quan và ốc vít titan hợp kim bao gồm các tiêu chuẩn GB, DIN, ASME / ANSI, ISO, UNI, JIS và các tiêu chuẩn công nghiệp khác về ốc vít ti, cũng như ốc vít titan và hợp kim titan phi tiêu chuẩn mà chúng tôi cũng cung cấp. sản phẩm chúng tôi đảm bảo chất lượng tốt và mọi thứ chúng tôi làm đều cố gắng đáp ứng 100% sự hài lòng của khách hàng.
Chào mừng gửi thư cho chúng tôi info@topqualityalloy.com để mua DIN1587 Titanium Hexagon Acorn Nuts từ chúng tôi, Dịch vụ một cửa tại đây.
