M5-M20
RuiYang
Bu lông mặt bích lục giác bằng thép không gỉ DIN6921 là một thiết bị công nghiệp đặc biệt phổ biến được sử dụng trong công nghiệp, được sử dụng rộng rãi trong cầu đường cao tốc và đường sắt, bao gồm xây dựng công nghiệp và dân dụng, cần cẩu, máy xúc và các máy móc hạng nặng khác. Hiệu suất chống nới lỏng cũng tốt hơn. .

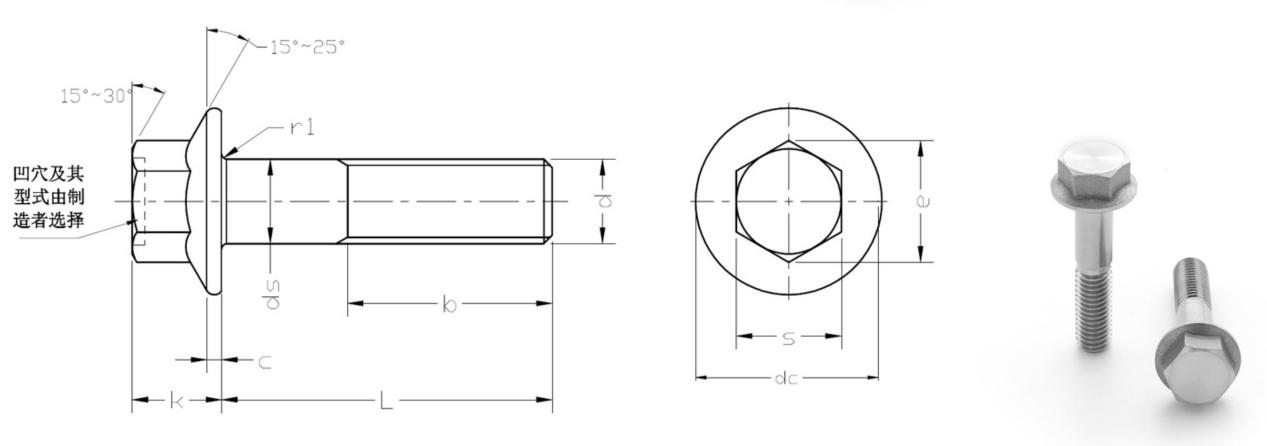

Bản vẽ và chi tiết của DIN6921 Bu lông mặt bích lục giác bằng thép không gỉ như sau:
d | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M20 | ||
p | sân bóng đá | UNC | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 |
UNF1 | / | / | 1 | 1.25 | 1.5 | 1.5 | 1.5 | 1.5 | ||
UNF2 | / | / | / | 1 | 1.25 | / | / | / | ||
b | L≤125 | 16 | 18 | 22 | 26 | 30 | 34 | 38 | 46 | |
125＜L≤200 | / | / | 28 | 32 | 36 | 40 | 44 | 52 | ||
l＞200 | / | / | / | / | / | / | 57 | 65 | ||
c | tối thiểu | 1 | 1.1 | 1.2 | 1.5 | 1.8 | 2.1 | 2.4 | 3 | |
da | A | tối đa | 5.7 | 6.8 | 9.2 | 11.2 | 13.7 | 15.7 | 17.7 | 22.4 |
B | tối đa | 6.2 | 7.4 | 10 | 12.6 | 15.2 | 17.7 | 20.7 | 25.7 | |
dc | tối đa | 11.8 | 14.2 | 18 | 22.3 | 26.6 | 30.5 | 35 | 43 | |
ds | tối đa | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 20 | |
tối thiểu | 4.82 | 5.82 | 7.78 | 9.78 | 11.73 | 13.73 | 15.73 | 19.67 | ||
du | tối đa | 5.5 | 6.6 | 9 | 11 | 13.5 | 15.5 | 17.5 | 22 | |
dw | tối thiểu | 9.8 | 12.2 | 15.8 | 19.6 | 23.8 | 27.6 | 31.9 | 39.9 | |
e | tối thiểu | 8.71 | 10.95 | 14.26 | 16.5 | 17.62 | 19.86 | 23.15 | 29.87 | |
f | tối đa | 1.4 | 2 | 2 | 2 | 3 | 3 | 3 | 4 | |
k | tối đa | 5.4 | 6.6 | 8.1 | 9.2 | 11.5 | 12.8 | 14.4 | 17.1 | |
K1 | tối thiểu | 2 | 2.5 | 3.2 | 3.6 | 4.6 | 5.1 | 5.8 | 6.8 | |
r1 | tối thiểu | 0.25 | 0.4 | 0.4 | 0.4 | 0.6 | 0.6 | 0.6 | 0.8 | |
r2 | tối đa | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | 0.9 | 1 | 1.2 | |
r3 | tối thiểu | 0.1 | 0.1 | 0.15 | 0.2 | 0.25 | 0.3 | 0.35 | 0.4 | |
r4 | ≈ | 3 | 3.4 | 4.3 | 4.3 | 6.4 | 6.4 | 6.4 | 8.5 | |
s | max=DK | 8 | 10 | 13 | 15 | 16 | 18 | 21 | 27 | |
tối thiểu | 7.78 | 9.78 | 12.73 | 14.73 | 15.73 | 17.73 | 20.67 | 26.67 | ||
Cung cấp bu lông mặt bích GB5787 Ss Rarated
Chúng tôi có nhà máy chuyên nghiệp của chúng tôi có thể tốt nhất để đảm bảo chất lượng và thời gian giao hàng của Bu lông mặt bích lục giác bằng thép không gỉ DIN6921, trong khi đó, chúng tôi là nhà cung cấp đã được kiểm toán bởi SGS, BV, vui lòng mua miễn phí bu lông mặt bích bằng thép không gỉ, đai ốc ss và vít ss từ tất cả chúng tôi các loại. Chỉ cần gửi thư cho chúng tôi info@topqualityalloy.com cho yêu cầu.
