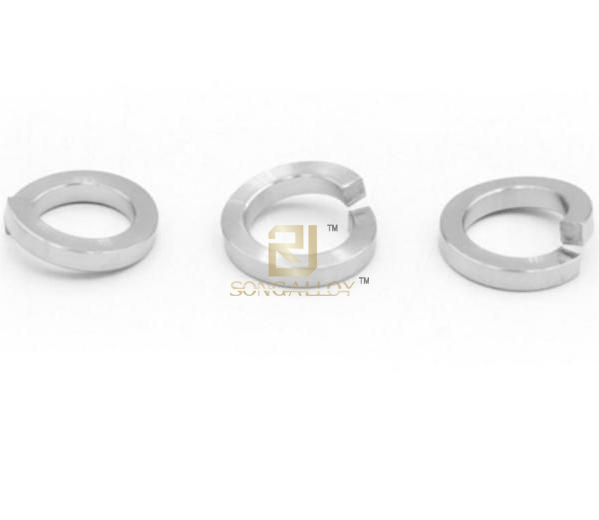

ANSI / ASME B18.21.1 BẢNG1 Vòng đệm lò xo thông thường bằng Titan Cung cấp các bộ phận cố định bằng titan
Giống như vòng đệm ti trơn bằng ốc vít titan, Chức năng cơ bản của ANSI / ASME B18.21.1 TABLE1 Máy giặt có khóa lò xo thông thường là tạo lực cho đai ốc Titanium sau khi nó được siết chặt, làm tăng ma sát giữa đai ốc Titanium và bu lông Titanium.Một biện pháp bảo vệ được bổ sung để ngăn chặn sự lỏng lẻo của bu lông buộc do rung động của thiết bị vận hành. Trong rung động, xung, nhiệt độ trung bình có sự dao động tương đối lớn, phải sử dụng vòng đệm lò xo.Đệm lò xo có thể tăng tải trước và ngăn không cho nới lỏng.

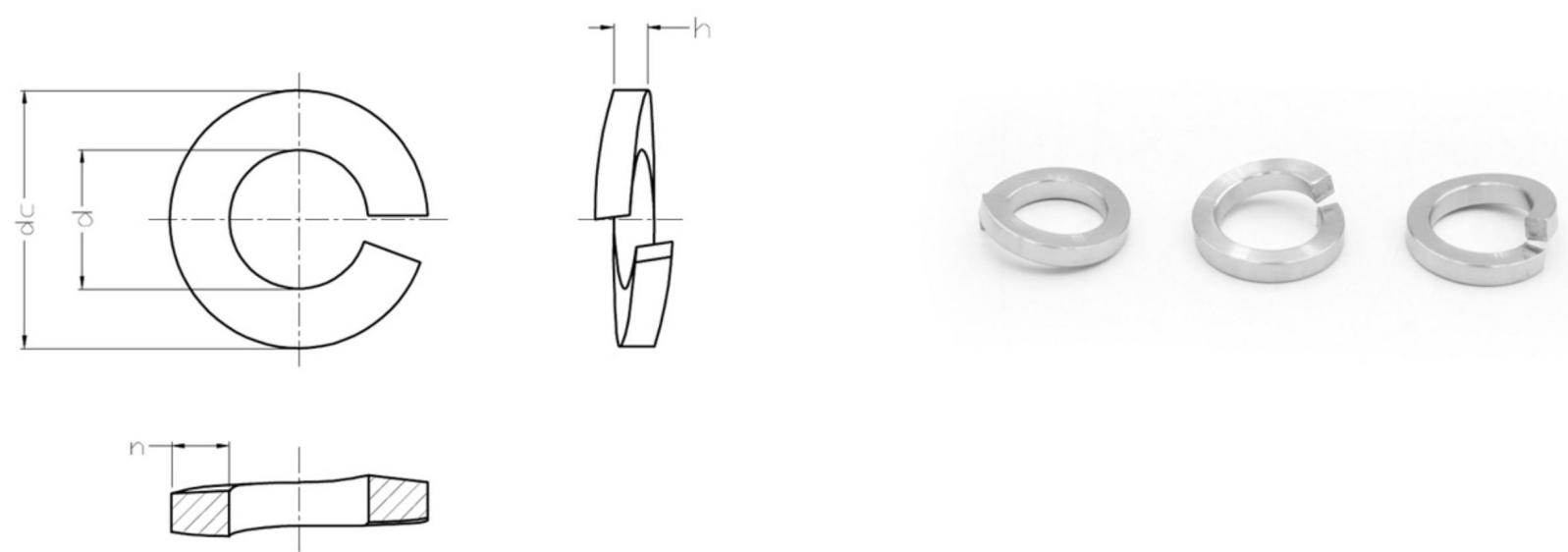

Kích thước và bản vẽ của ANSI / ASME B18.21.1 TABLE1 Vòng đệm lò xo thông thường bằng Titan như sau:
Đặc điểm kỹ thuật chủ đề (d) | d | dc | h | n | ||
DN | tối đa | min | tối đa | min | min | |
2 # | 0.0860 | 0.094 | 0.088 | 0.172 | 0.020 | 0.035 |
3 # | 0.09990 | 0.107 | 0.101 | 0.195 | 0.025 | 0.040 |
4# | 0.1120 | 0.120 | 0.114 | 0.209 | 0.025 | 0.040 |
5 # | 0.1250 | 0.133 | 0.127 | 0.236 | 0.031 | 0.047 |
6 # | 0.1380 | 0.148 | 0.141 | 0.250 | 0.031 | 0.047 |
số 8# | 0.1640 | 0.174 | 0.167 | 0.293 | 0.040 | 0.055 |
10 # | 0.1900 | 0.200 | 0.193 | 0.334 | 0.047 | 0.062 |
12 # | 0.2160 | 0.227 | 0.220 | 0.377 | 0.056 | 0.070 |
1/4 | 0.2500 | 0.260 | 0.252 | 0.487 | 0.062 | 0.109 |
16/5 | 0.3125 | 0.322 | 0.314 | 0.583 | 0.078 | 0.125 |
3/8 | 0.3750 | 0.385 | 0.377 | 0.680 | 0.094 | 0.141 |
7/16 | 0.4375 | 0.450 | 0.440 | 0.776 | 0.109 | 0.156 |
1/2 | 0.5000 | 0.512 | 0.502 | 0.869 | 0.125 | 0.171 |
16/9 | 0.5625 | 0.574 | 0.564 | 0.965 | 0.141 | 0.188 |
5/8 | 0.6250 | 0.641 | 0.628 | 1.073 | 0.156 | 0.203 |
16/11 | 0.6875 | 0.704 | 0.691 | 1.170 | 0.172 | 0.219 |
3/4 | 0.7500 | 0.766 | 0.753 | 1.265 | 0.188 | 0.234 |
13/16 | 0.8125 | 0.832 | 0.816 | 1.363 | 0.203 | 0.250 |
7/8 | 0.8750 | 0.894 | 0.878 | 1.459 | 0.219 | 0.266 |
15/16 | 0.9375 | 0.958 | 0.941 | 1.556 | 0.234 | 0.281 |
1 | 1.0000 | 10.24 | 1.003 | 1.656 | 0.250 | 0.297 |
1-1 / 16 | 1.0625 | 1.087 | 1.066 | 1.751 | 0.266 | 0.312 |
1-1 / 8 | 1.1250 | 1.153 | 1.129 | 1.847 | 0.281 | 0.326 |
1-3 / 16 | 1.1875 | 1.217 | 1.192 | 1.943 | 0.297 | 0.344 |
1-1 / 4 | 1.2500 | 1.280 | 1.254 | 2.036 | 0.312 | 0.359 |
1-5 / 16 | 1.3125 | 1.344 | 1.317 | 2.133 | 0.328 | 0.375 |
1-3 / 8 | 1.3750 | 1.408 | 1.379 | 2.219 | 0.344 | 0.391 |
1-7 / 16 | 1.4375 | 1.472 | 1.442 | 2.324 | 0.359 | 0.406 |
1-1 / 2 | 1.5000 | 1.534 | 1.504 | 2.419 | 0.375 | 0.422 |
1-5 / 8 | 1.6250 | 1.663 | 1.663 | 2.553 | 0.389 | 0.424 |
1-3 / 4 | 1.7500 | 1.789 | 1.758 | 2.679 | 0.389 | 0.424 |
1-7 / 8 | 1.8750 | 1.914 | 1.883 | 2.811 | 0.422 | 0.427 |
2 | 2.0000 | 2.039 | 2.008 | 2.936 | 0.422 | 0.427 |
2-1 / 4 | 2.2500 | 2.293 | 2.262 | 3.221 | 0.440 | 0.442 |
2-1 / 2 | 2.5000 | 2.543 | 2.512 | 3.471 | 0.440 | 0.442 |
2-3 / 4 | 2.7500 | 2.793 | 2.762 | 3.824 | 0.458 | 0.491 |
3 | 3.0000 | 3.043 | 3.012 | 4.074 | 0.458 | 0.491 |
Chào mừng liên hệ với chúng tôi mua ANSI / ASME B18.21.1 TABLE1 Titanium Máy giặt khóa lò xo thông thường, vui lòng gửi thư cho chúng tôi info@topqualityalloy.com với vật liệu cần thiết, kích thước vòng đệm và số lượng để yêu cầu và đặt hàng.
Là một trong những nhà cung cấp ốc vít Titanium đã được kiểm toán bởi SGS và BV, với nhà máy chuyên nghiệp riêng có thể giao hàng trong thời gian sớm nhất với chất lượng tốt và giá cả khá cạnh tranh và dịch vụ một cửa ở đây đối với các sản phẩm Titanium.
